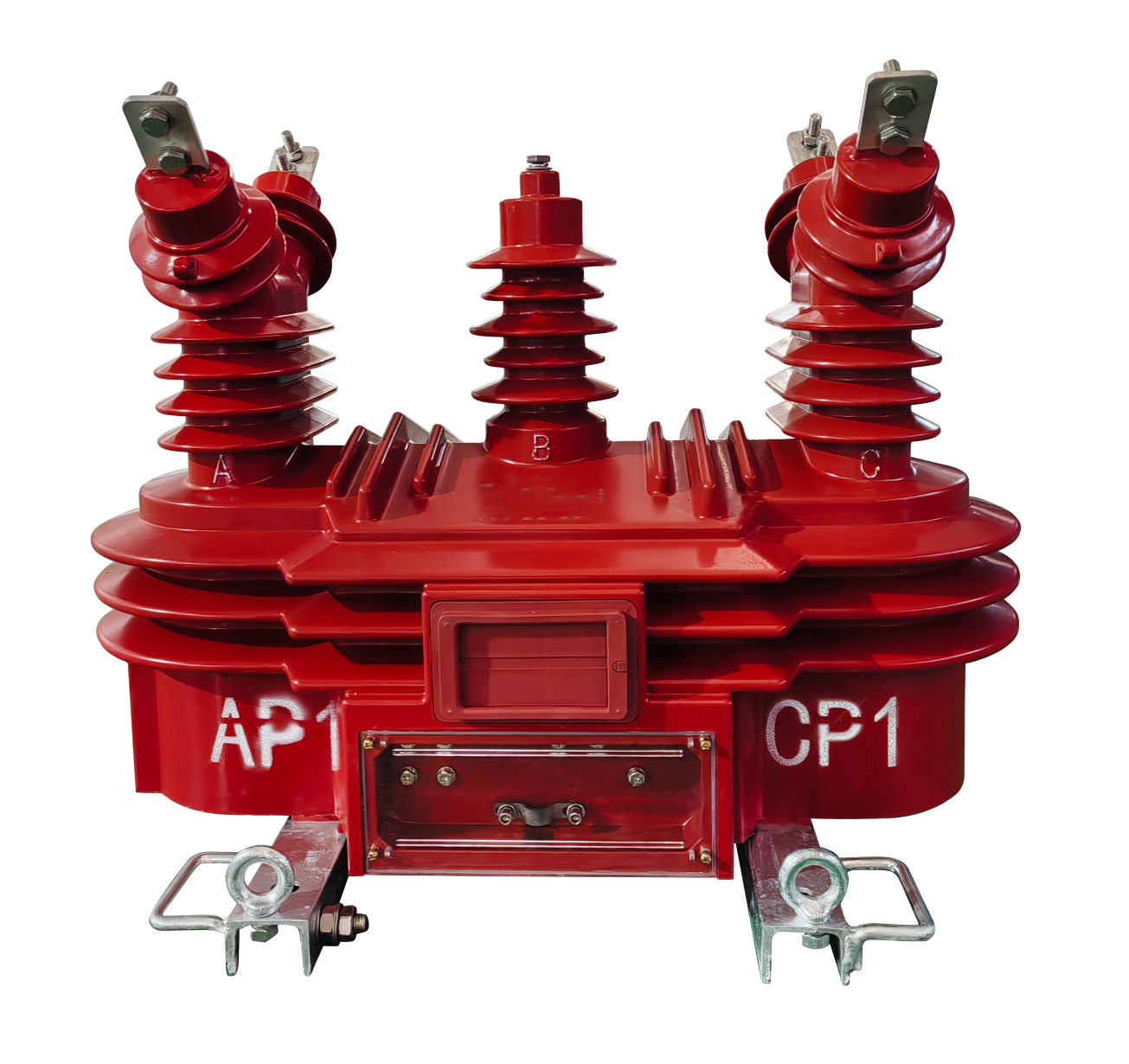

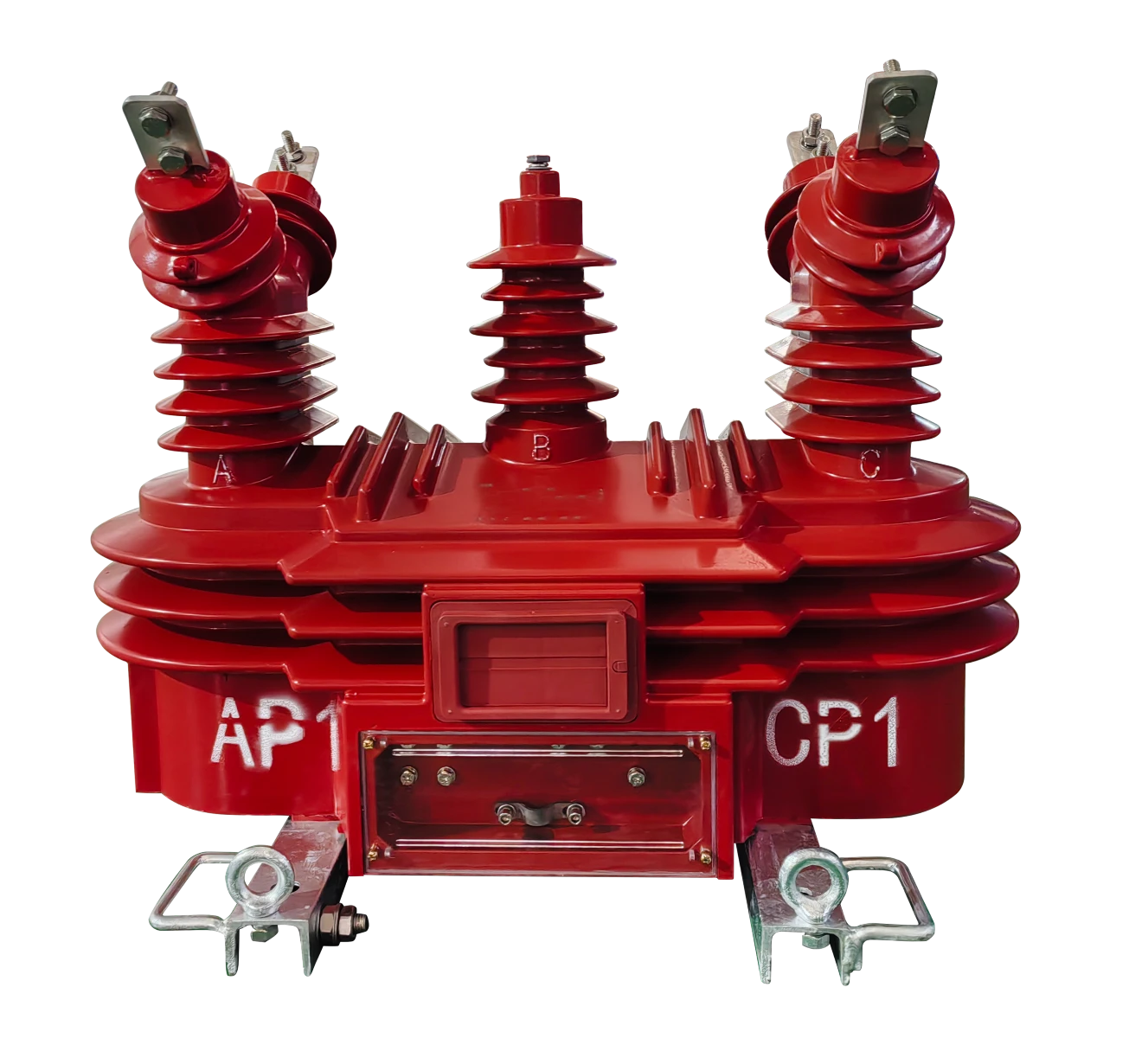

计量用组合互感器
JZZV1-10
由两台单相电压互感器(PT)及电流互感器(CT)组成，PT、CT均为电磁式。 本型互感器适用于额定频率50Hz三相交流、额定电压为6kV、10kV电网上用作电能计量，并安装在供电变压器的高压侧，仪表箱内装三相有功电度表及无功电度表，是用来直接测量高压线路中有功和无功电能电器设备。
技术参数
  • 1、产品性能符合标准
    《Q／GDW 11682-201710kV～35kV计量用电压互感器技术规范》
  • 2、额定绝缘水平
    12kV
  • 3、额定频率
    50Hz或60Hz
  • 4、额定二次电压
    100V
  • 5、额定一次电压
    10kV
  • 6、额定二次电流
    5A、1A
  • 7、额定一次电流
    5-600A
  • 8、准确度等级
    电压单元0.2级、电流单元0.2S级
  • 9、额定二次负荷
    电压单元15VA、20VA、电流单元15VA、10VA
  • 10、环境温度
    -25℃~+40℃
