架空暂态特征型远传故障指示器
JYZ-ZT

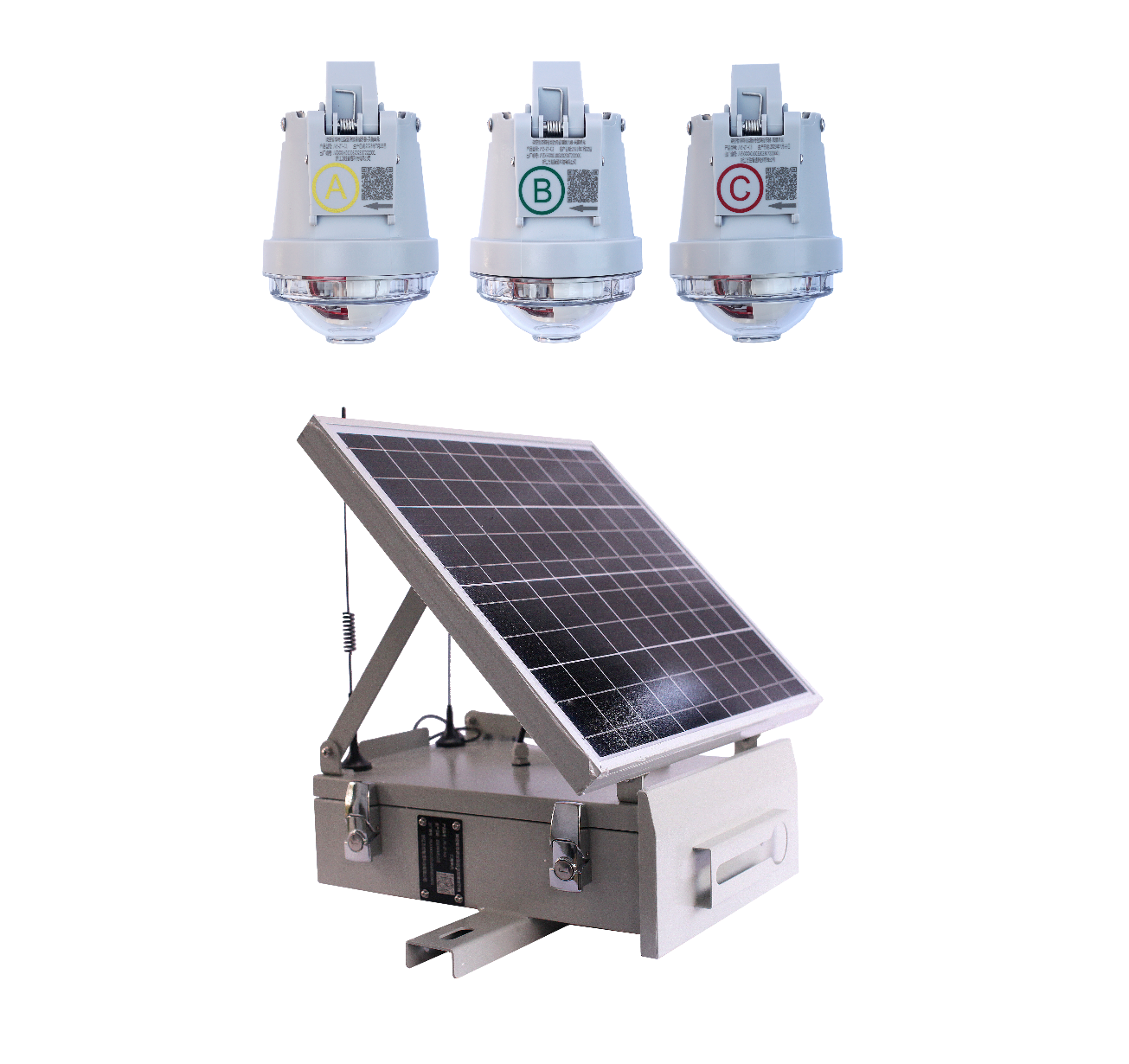

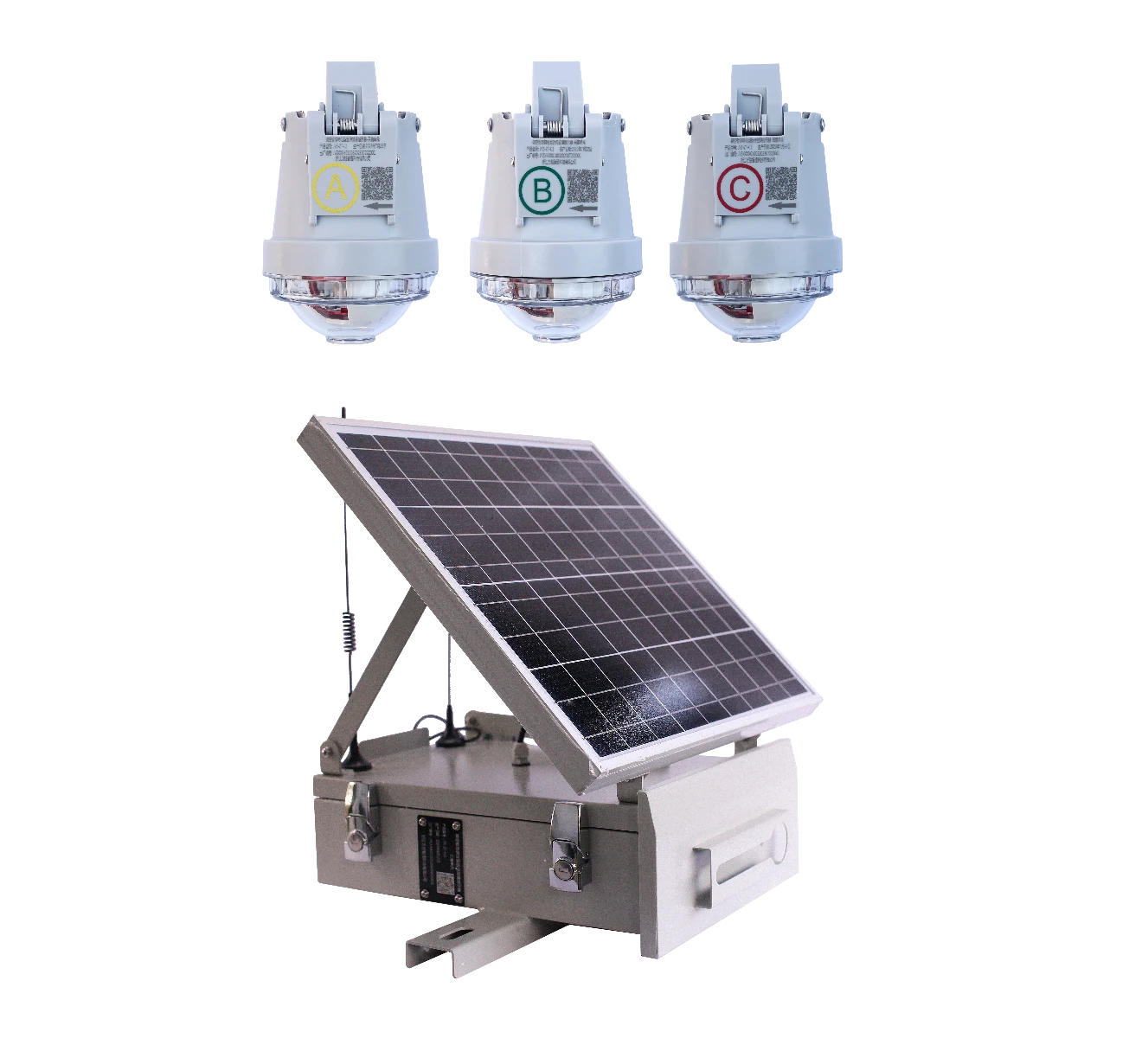

JYZ-ZT暂态特征型故障指示器由采集单元和汇集单元组成。采集单元具备微功率无线组网功能,可通过本地无线网络将故障信息上传到汇集单元,然后汇集单元将故障信息实时上报到主站定位系统,由主站处理并完成图形化定位显示。
主要功能与特点

1)高阻接地故障检测:对于高阻接地故障(如树木碰线、绝缘劣化等),传统设备难以检测,而暂态特征型指示器能够通过分析暂态信号实现高灵敏度检测;

2)暂态电流分析: 通过高频采样技术,捕捉故障发生时线路中的暂态电流波形,分析其特征以判断故障类型;

3)暂态电压分析:监测线路暂态电压变化,结合电流信号进行综合判断,提高故障识别的准确性;

4)故障区段定位:通过多个指示器的协同工作,可以精确定位故障发生的区段,缩小故障排查范围,提高故障处理效率;

5)故障数据记录:指示器可以记录故障发生的时间、类型、电流大小等信息,便于后续分析和故障诊断;

6)历史数据查询:运维人员可以通过远程通信方式查询历史故障数据,分析线路的运行状况和故障趋势;

7)状态监测:指示器可以实时监测线路的电流、电压等参数,并将这些数据传输到监控中心,便于运维人员掌握线路的运行状态;

8)远程配置:运维人员可以通过远程通信方式对指示器进行参数配置,如调整故障检测的灵敏度、设置报警阈值等;

9)高灵敏度:能够检测到传统设备难以识别的高阻接地故障和小电流故障。

技术参数
  • 1、适用场合
    1)适用电压:6~35kV
    2)中性点接地方式:适应各种接地方式
    3)适用导线类型:架空绝缘及裸导线35mm²~240mm²
  • 2、电源
    1)主电源:线路自取电(10A全功能运行)
    2)后备电源:一次性锂电池3.6V,4Ah/8Ah(可选配);超级电容续航运行时间>12小时
  • 3、功耗
    静态:≤40uA
  • 4、遥测精度
    电流:0~100A,测量精度:±3A; 100A~600A,测量精度:±3%
  • 5、故障检测
    1)可识别故障类型:相间短路,各类单相接地;瞬时故障和永久故障
    2)重合闸最小识别时间:0.2s
  • 6、线路状态指示
    1)指示类型:高亮LED,360°全向
    2)停电后连续闪光时间:>2000h
    3)故障复位方式:定时自动复位,时间1~48h可设置;上电自动复位及远程手动复位
  • 7、本地通信方式
    1)频段:430~480MHz
    2)通信距离:>50m
    3)发射功耗:<25mA@+10dBm
    4)接收功耗:<3mA
    5)通讯速率:150kbps
  • 8、机械特性
    1)重量:<1Kg
    2)防护等级:IPX7
  • 9、工作环境
    1)工作温度:-40℃~70℃
    2)湿度:10%~100%
  • 10、使用寿命
    1)运行寿命:>8年
    2)平均无故障时间:MTBF≥70000h
