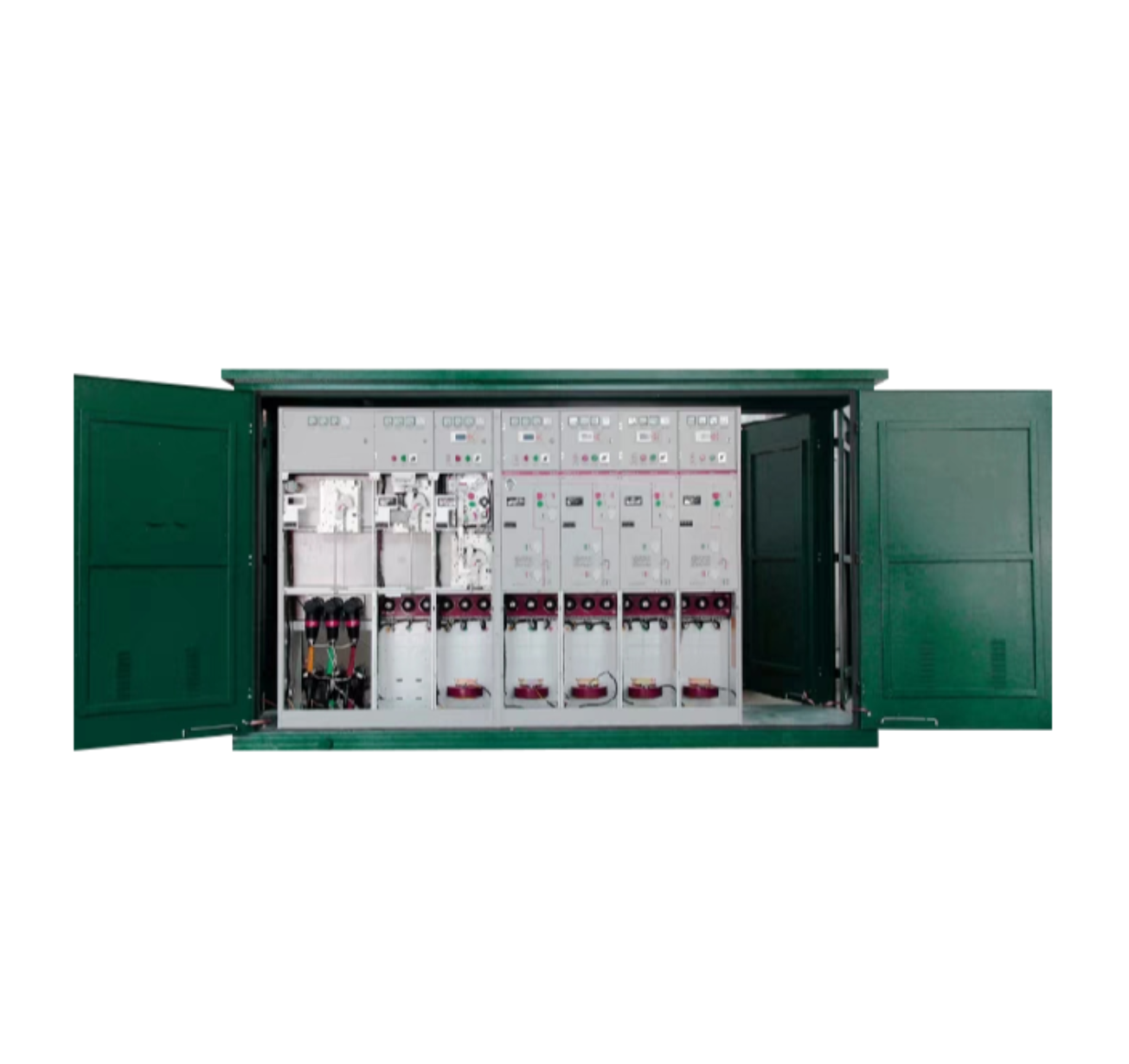

Boîte de Réseau de Distribution en Anneau Métallique Préfabriquée
ZTHWX-12
La boîte de réseau de distribution en anneau métallique préfabriquée de 12 kV est un équipement haute tension utilisé dans les systèmes de distribution d'énergie électrique. Conçue spécifiquement pour les systèmes électriques de 12 kV, elle est utilisée pour la distribution, le contrôle et la protection de l'énergie. Sa structure métallique fermée et son design préfabriqué garantissent une haute fiabilité, une sécurité et une facilité d'utilisation. Elle est largement utilisée dans les réseaux urbains, l'énergie industrielle et les bâtiments commerciaux.
wellsunwellsun wellsunwellsun wellsunwellsun wellsunwellsun
Principales fonctions et caractéristiques

1) Alimentation de Réseau Distribution en Anneau: La structure en réseau en anneau permet une répartition flexible de l'énergie et assure une alimentation fiable.

2) Sorties Multiples: Prise en charge de plusieurs circuits de sortie pour répondre aux besoins de différentes charges.

3) Opérations d'Interrupteur: Intégration d'interrupteurs de charge et de disjoncteurs pour la connexion, la coupure et le basculement des circuits.

4) Contrôle à Distance: Prise en charge des opérations à distance pour une gestion automatisée.

5) Protection contre les Surcharges et les Courts-Circuits: Prévention des dommages causés par les surcharges et les courts-circuits grâce à des disjoncteurs ou des fusibles.

6) Surveillance du Courant et de la Tension: Surveillance en temps réel des paramètres tels que le courant et la tension, avec une fonction de mesure d'énergie intégrée pour une gestion efficace de la consommation d'énergie.

7) Enveloppe Métallique: Une coque métallique fournit une protection mécanique et une isolation électromagnétique.

8) Classe de Protection Elevée: Adaptation à diverses conditions environnementales, telles que l'humidité et la poussière, et fonctionnement stable dans une large plage de températures.

9) Facilité de Maintenance: Conçu pour une maintenance quotidienne et une détection de pannes facile, avec des matériaux et des procédés de haute qualité pour garantir un fonctionnement fiable à long terme.

Paramètres techniques
  • 1. Tension Nominale (kV)
    12
  • 2. Courant Nominal (A)
    630; 1250; etc. (Selon les besoins)
  • 3. Résistance à la Tension à Fréquence Industrielle Pendant 1 Minute (Entre Phases et Phase à la Terre) (kV)
    42
  • 4. Résistance à la Tension à Fréquence Industrielle Pendant 1 Minute (Distance de Sectionnement) (kV)
    48
  • 5. Tension de Résistance aux Impulsions de Foudre (Entre Phases et Phase à la Terre) (kV)
    75
  • 6. Courant Nominal d'Interruption en Court-Circuit (kA)
    20
  • 7. Courant Nominal de Fermeture en Court-Circuit (kA)
    50
  • 8. Résistance au Courant Nominal de Point (kA)
    50
  • 9.Résistance au Courant Pendant une Courte Durée de 4 Secondes (kA)
    20
  • 10. Indice de Protection
    IP44
  • 11. Mode d'Opération
    Manuel ou électrique (avec prise en charge du contrôle à distance)
  • 12. Matériau de l'Enveloppe
    Acier galvanisé ou acier inoxydable de haute qualité
  • 13. Température Ambiante
    -40℃~+70℃
