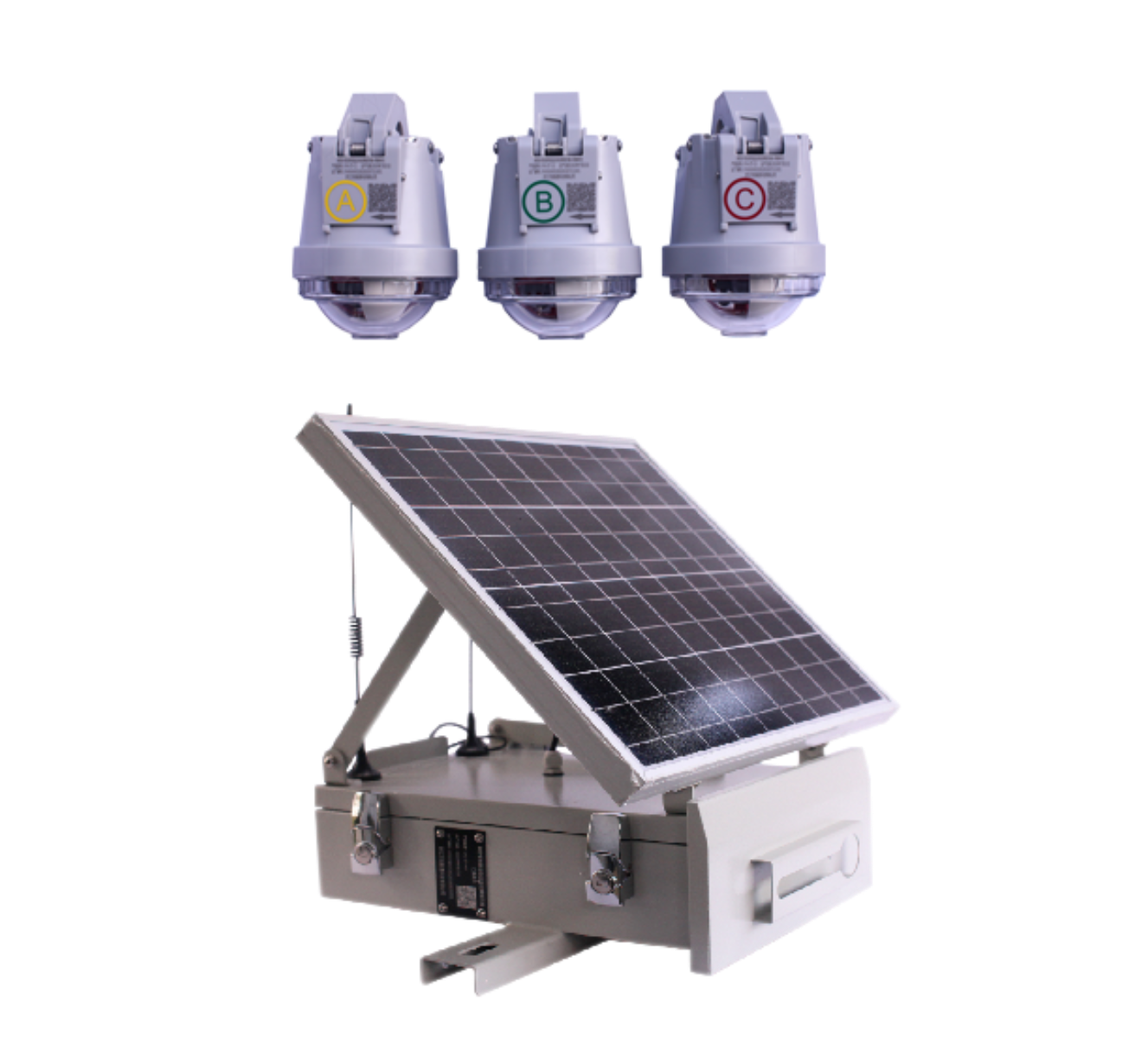

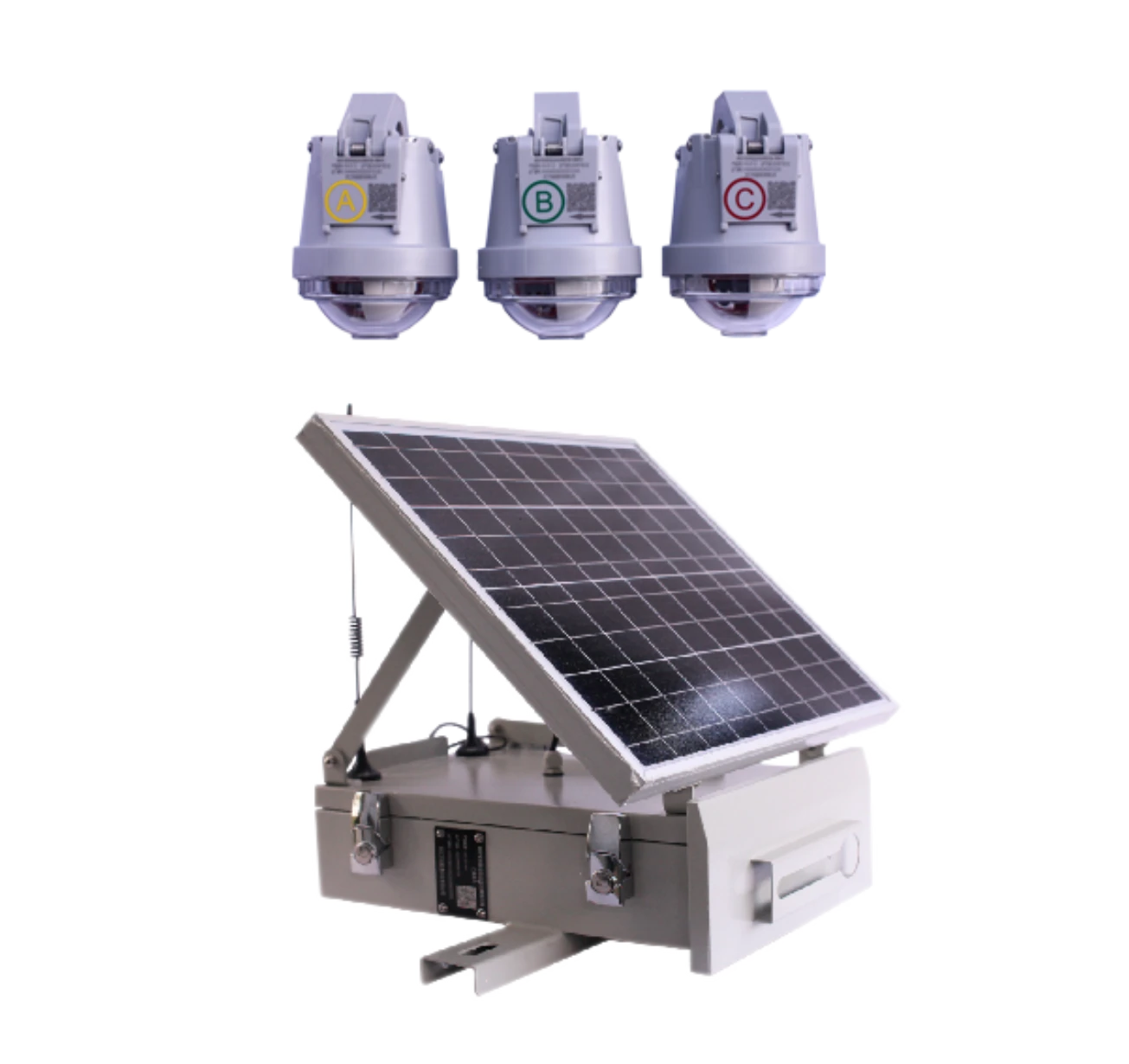

Indicateur de Défaut à Distance à Signal Externe pour Ligne Aérienne-JYW-ZT

Principales fonctions et caractéristiques

1) Détection de Défaut de Court-Circuit: Lorsqu'un court-circuit se produit sur la ligne, l'indicateur peut rapidement détecter l'anomalie du courant et déclencher une alarme.

2) Indication Locale: L'indicateur est généralement équipé d'un dispositif d'indication locale tel qu'une lampe LED ou une plaque mécanique à basculement. Lorsqu'une panne est détectée, il indique l'occurrence de la panne par un changement de lumière ou de position de la plaque.

3) Transmission de Signal à Distance: L'indicateur peut transmettre à distance les informations de panne au centre de surveillance ou aux appareils mobiles du personnel de maintenance via la communication sans fil (comme le GPRS, LoRa, NB-IoT, etc.), facilitant ainsi le traitement en temps opportun.

4) Localisation de la Section Défaillante: Grâce à la collaboration de plusieurs indicateurs, il est possible de localiser précisément la section où la panne s'est produite, réduisant ainsi la portée de la recherche de la panne et améliorant l'efficacité du traitement des pannes.

5) Enregistrement des Données de Défauts: L'indicateur peut enregistrer des informations sur la panne, telles que le moment de survenue, le type de panne et l'intensité du courant, facilitant ainsi l'analyse ultérieure et le diagnostic de la panne.

6) Requête des Données Historiques: Le personnel de maintenance peut consulter les données de panne historiques via la communication à distance pour analyser l'état de fonctionnement de la ligne et les tendances de panne.

7) Surveillance de l'Etat: L'indicateur peut surveiller en temps réel les paramètres tels que le courant et la tension de la ligne et transmettre ces données au centre de surveillance, facilitant ainsi le suivi de l'état de fonctionnement de la ligne par le personnel de maintenance.

8) Configuration à Distance: Le personnel de maintenance peut configurer les paramètres de l'indicateur via la communication à distance, tels que l'ajustement de la sensibilité de détection des pannes et le réglage des seuils d'alarme.

9) Réinitialisation à Distance: Une fois que la panne a été traitée, il est possible de réinitialiser l'indicateur via une commande à distance pour le remettre dans son état de fonctionnement normal.

Paramètres techniques

1. Scénarios d'Utilisation

1) Tension d'utilisation: 6 - 35 kV
2) Mode de mise à la terre du point neutre: Adapté à divers modes de mise à la terre
3) Type de conducteur d'utilisation: Conducteurs aériens isolés et nus de 35 mm² à 240 mm²
2. Alimentation

1) Alimentation principale: Alimentation par prélèvement sur la ligne (fonctionnement à pleine capacité à 10 A)
2) Alimentation de secours: Pile lithium à usage unique 3,6 V, 4Ah/8Ah (en option); Durée de fonctionnement avec supercondensateur>12 heures
3. Consommation d'Energie

Statique: ≤40 µA
4. Précision de la Télémesure

Courant: 0 - 100 A, précision de mesure: ±3 A; 100 A - 600 A, précision de mesure: ±3%
5. Détection de Panne

1) Types de panne identifiables: Court-circuit entre phases, diverses sortes de défauts à la terre monophasés; pannes instantanées et pannes permanentes
2) Temps minimal de reconnaissance pour le redressement automatique: 0,2 s
6. Indication de l'Etat de la Ligne

1) Type d'indication: LED haute luminosité, 360° omnidirectionnelle
2) Durée de clignotement continu après coupure d'énergie: >2000 h
3) Modes de réinitialisation des pannes: Réinitialisation automatique à intervalles réguliers, avec réglage du temps entre 1 et 48 heures; Réinitialisation automatique à l'alimentation et réinitialisation manuelle à distance
7. Moyen de communication locale

1) Bande de fréquences: 430 - 480 MHz
2) Distance de communication: >50 m
3) Consommation en émission: <25 mA@+10 dBm
4) Consommation en réception: <3 mA
5) Débit de communication: 150 kbps
8. Caractéristiques Mécaniques

1) Poids: <1 kg
2) Classe de protection: IPX7
9. Environnement de Travail

1) Température de fonctionnement:-40°C à 70°C
2) Humidité:10%à 100%
10. Durée de Vie

1) Durée de vie en fonctionnement: >8 ans
2) Temps moyen entre deux pannes: ≥70000 h
