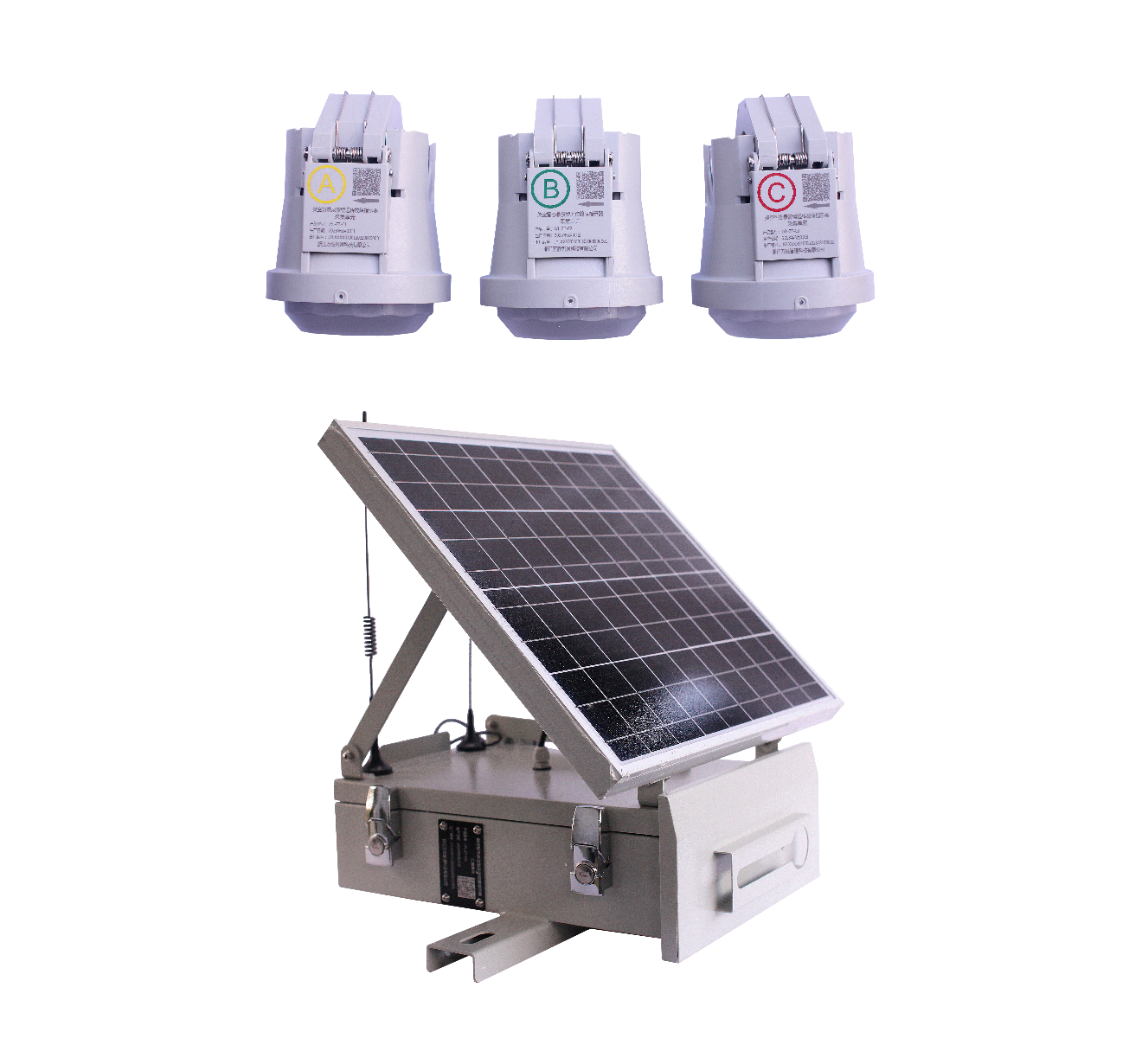

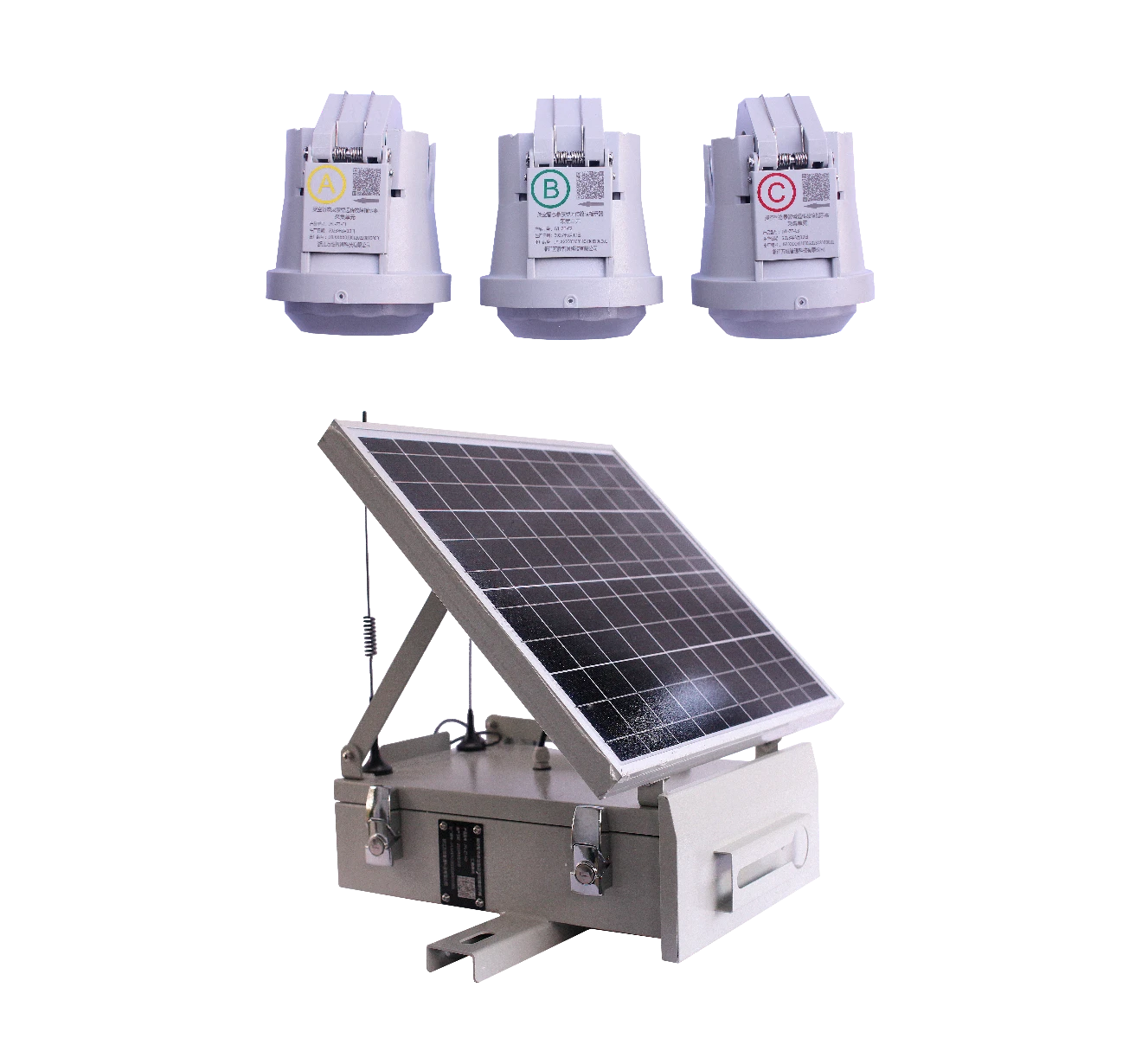

Indicateur de Défaut à Distance de Type Enregistrement Transitoire pour Ligne Aérienne-JYL-ZT

Principales fonctions et caractéristiques

1) Détection de Défauts de Mise à la Terre à Haute Impédance: Grâce à la technologie d'enregistrement haute précision, capturer les faibles signaux transitoires des défauts de mise à la terre à haute impédance pour une détection à haute sensibilité.

2) Échantillonnage Haute Précision: Utilisation de la technologie d'échantillonnage à haute vitesse (généralement de niveau MHz) pour enregistrer les formes d'onde des courants et des tensions transitoires au moment de la panne.

3) Enregistrement des Formes d'Onde de Panne: Conserver les données complètes des formes d'onde avant et après la panne pour faciliter l'analyse ultérieure et le diagnostic de la panne.

4) Enregistrement Multi-Canal: Prise en charge de l'enregistrement synchronisé de plusieurs signaux (tels que le courant triphasé, le courant de séquence nulle, la tension, etc.) pour fournir des informations complètes sur la panne.

5) Estimation de la Distance de la Panne: Selon les données d'enregistrement et en combinant les paramètres de la ligne, estimer la distance du point de panne.

6) Transmission des Données d'Enregistrement à Distance: Téléverser les informations détaillées sur les formes d'onde de la panne, le type de panne, le moment de la panne, etc., vers le système arrière pour une analyse ultérieure.

7) Enregistrement des Données de Panne: Enregistrer les données sur le moment de la panne, le type de panne, les formes d'onde, etc., pour faciliter l'analyse ultérieure et le diagnostic de la panne.

8) Identification du Type de Panne: Grâce aux données d'enregistrement et aux algorithmes intelligents, identifier automatiquement le type de panne (tels que court-circuit, mise à la terre, rupture de ligne, etc.).

9) Analyse des Causes de Panne: En combinant les caractéristiques des formes d'onde et les données historiques, aider à analyser les causes de la panne (telles que les coups de foudre, les contacts avec des arbres, etc.).

Paramètres techniques

1. Scénarios d'Utilisation

1) Tension d'utilisation: 6 - 35 kV
2) Mode de mise à la terre du point neutre: Adapté à divers modes de mise à la terre
3) Type de conducteur d'utilisation: Conducteurs aériens isolés et nus de 35 mm² à 240 mm²
2. Alimentation

1) Alimentation principale: Alimentation par prélèvement sur la ligne (fonctionnement à pleine capacité à 1A, 3A ou 5A)
2) Alimentation de secours: Pile lithium à usage unique 3,6 V/ 8.5Ah (D'autres spécifications peuvent être fournies en option); Durée de fonctionnement avec supercondensateur>12 heures
3. Consommation d'Energie

Statique: ≤80 µA
4. Précision de la Télémesure

Courant: 0 - 200 A, précision de mesure: ±1 A; 200 A - 600 A, précision de mesure: ±0,5%
5.Fréquence d'Echantillonnage

Enregistrement de panne: ≤12,8 kHz
6. Détection de Panne

1) Types de panne identifiables: Court-circuit entre phases, diverses sortes de défauts à la terre monophasés; pannes instantanées et pannes permanentes
2) Temps minimal de reconnaissance pour le redressement automatique: 0,2 s
7. Indication de l'Etat de la Ligne

1) Type d'indication: LED haute luminosité, 360° omnidirectionnelle
2) Durée de clignotement continu après coupure d'énergie: >2000 h
3) Modes de réinitialisation des pannes: Réinitialisation automatique à intervalles réguliers, avec réglage du temps entre 1 et 48 heures; Réinitialisation automatique à l'alimentation et réinitialisation manuelle à distance
8. Moyen de Communication Locale

1) Bande de fréquences: 430 - 480 MHz
2) Distance de communication: >50 m
3) Consommation en émission: <25 mA@+10 dBm
4) Consommation en réception: <3 mA
5) Débit de communication: 150 kbps
9. Caractéristiques Mécaniques

1) Poids: <1,5 kg
2) Classe de protection: IPX7
10. Environnement de Travail

1) Température de fonctionnement:-40°C - 70°C
2) Humidité:10% - 100%
11. Durée de Vie

1) Durée de vie en fonctionnement: >8 ans
2) Temps moyen entre deux pannes: ≥70000 h
